Vollkeramiklager

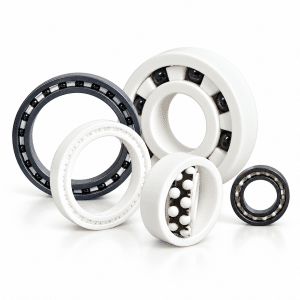

Vollkeramiklager bestehen aus Keramikringen und Wälzkörpern, typischerweise aus Zirkonoxid (ZrO2) oder Siliziumnitrid (Si3N4). Käfig, Dichtungen und Schmierstoff können aus anderen Werkstoffen bestehen. Diese Lager kommen insbesondere für korrosionsgefährdete, elektrisch empfindliche, magnetisch sensible oder andere anspruchsvolle Einsatzumgebungen infrage.
TFL unterstützt Distributoren, Instandhaltungsteams und industrielle Einkäufer dabei, Vollkeramiklager anhand von Teilenummern, Abmessungen oder Zeichnungen zu identifizieren, geeignete Werkstoffvarianten zu vergleichen und passende Austauschtypen über koordinierte Lieferkanäle zu beschaffen.
- Keramische Ausführung: Keramische Laufbahnen und Wälzkörper unterscheiden Vollkeramiklager von Hybrid-Keramiklagern und keramisch beschichteten isolierten Lagerausführungen.
- Werkstoffoptionen: ZrO2- und Si3N4-Ausführungen können unterschiedliche mechanische, elektrische und umgebungsbezogene Anforderungen erfüllen.
- Unterstützung bei Sonderanwendungen: Ausführungen können für korrosive, elektrisch empfindliche Anlagen sowie für Vakuum-, Reinraum- oder temperaturkritische Anwendungen geprüft werden.
- Lageridentifikation: Senden Sie Lagerbezeichnung, Abmessungen, Fotos und Betriebsbedingungen zur Unterstützung bei Beschaffung und Austausch.
Technische Daten und Auswahlkriterien
|
Item
|
Typical Configuration or Selection Note
|
|---|---|
|
Lageraufbau |
Innenring, Außenring und Wälzkörper aus Keramik; Käfig und Abdichtungen hängen von der jeweiligen Ausführung ab. |
|
Gängige Werkstoffe |
Zirkonoxid-Keramik (ZrO2) oder Siliziumnitrid-Keramik (Si3N4)
|
|
Lagertypen |
Rillenkugellager |
|
Bohrungsdurchmesser |
3-90 mm |
|
Außendurchmesser |
9–190 mm |
|
Genauigkeitsklasse |
P0/PN, P6, P5 |
|
Lagerluft |
C0/CN, C3, C4 |
|
Käfigoptionen |
PTFE standardmäßig ab Lager; PEEK optional |
|
Dichtungsoptionen |
Standardmäßig offen; 2RS oder ZZ/2Z für ausgewählte Größen verfügbar |
|
Schmierung |
Fett- oder Ölschmierung |
|
Betriebstemperatur |
Ca. -30 °C bis +150 °C |
|
Drehzahlbereich |
Industrielle Anwendungen von üblichen bis hohen Drehzahlen |
|
Tragfähigkeit |
Üblicher industrieller Lastbereich, modellabhängig |
|
Elektrische Isolationswirkung |
Keramikringe und Wälzkörper bilden einen elektrisch hochohmigen, nichtmetallischen Strompfad durch das Lager |
|
Hauptanwendungen |
Chemiepumpen, Prozessanlagen, Halbleiteranlagen, Vakuumanlagen, elektrische Systeme, Laborgeräte sowie Anlagen für die Lebensmittel- und Pharmaindustrie |
Hinweis: Die oben genannten Bereiche beschreiben gängige industrielle Keramiklagerausführungen und gelten nicht für jedes Modell. Genaue Abmessungen, Tragzahlen, Drehzahlgrenzen, Lagerluft, Genauigkeit, Temperaturbereich und weitere Spezifikationen sollten vor Auswahl oder Austausch anhand der Teilenummer bestätigt werden.
Hauptmerkmale & Vorteile
Typische Anwendungen
Kreiselpumpen
Kreiselpumpen kommen häufig mit Wasser, Reinigungsflüssigkeiten oder korrosiven Prozessmedien in Kontakt, bei denen herkömmlicher Wälzlagerstahl einem Korrosionsrisiko ausgesetzt sein kann. Vollkeramiklager können für ausgewählte Lagerstellen in Pumpen in Betracht gezogen werden, wenn Keramikwerkstoff, Käfig und Schmierstoff mit dem Betriebsmedium und den Lastbedingungen kompatibel sind.
Hauptvorteile
- Hilft, das Korrosionsrisiko in feuchten Umgebungen zu reduzieren
- Keramische Werkstoffoptionen für ausgewählte Prozessmedien
- Unterstützt die Lagerbeschaffung für spezielle Pumpenanwendungen
Werkzeugmaschinen und elektrische Anlagen
Vollkeramiklager können für ausgewählte Werkzeugmaschinenmotoren, Messgeräte, Sensoren und elektrisch empfindliche rotierende Baugruppen in Betracht gezogen werden, bei denen Wellenströme, Kühlschmierstoffkontakt oder magnetische Störeinflüsse herkömmliche Stahllager beeinträchtigen können. Besonders sinnvoll sind sie an Positionen, an denen elektrische Isolierung oder Korrosionsbeständigkeit wichtiger ist als Stoßbelastbarkeit. Für schnelllaufende Hauptspindeln sind Hybrid-Keramiklager häufig die praxisgerechtere Wahl.
Hauptvorteile
- Hilft, den Stromdurchgang durch das Lager zu unterbrechen
- Bietet Korrosionsbeständigkeit bei Feuchtigkeit und ausgewählten Prozessflüssigkeiten
- Geeignet für ausgewählte Reinraum- oder elektrisch empfindliche Anlagen
Allgemeine FAQ
Hier finden Sie kurze Antworten auf häufige Fragen zu unserer Technologie, Produktkompatibilität und zum Bestellprozess.
Innenring, Außenring und Wälzkörper bestehen aus Keramik. Käfig, Dichtungen, Deckscheiben und Schmierstoff können aus anderen Werkstoffen bestehen. Hybrid-Keramiklager kombinieren normalerweise Stahlringe mit keramischen Wälzkörpern.
Vollkeramiklager verwenden Keramikringe und keramische Wälzkörper.
Hybridlager verwenden normalerweise Stahlringe mit keramischen Wälzkörpern.
Vollkeramische Ausführungen werden häufig bei Korrosionsgefahr, für elektrische Isolierung oder besondere Einsatzumgebungen in Betracht gezogen, während Hybridlager oft in schnelllaufenden Motor- und Spindelanwendungen eingesetzt werden.
Bei gleicher Lagergröße gilt:
Hybrid-Keramiklager kombinieren Ringe aus Stahl oder Edelstahl mit keramischen Wälzkörpern. Sie bieten in der Regel eine bessere Zähigkeit, höhere Stoßbelastbarkeit und eine bessere Eignung für hohe Drehzahlen und bleiben zugleich wirtschaftlicher.
Vollkeramiklager verwenden Keramikringe und keramische Wälzkörper und bieten höhere Korrosionsbeständigkeit, elektrische Isolierung und geringe magnetische Beeinflussung für feuchte, chemisch belastete, Vakuum- oder elektrisch empfindliche Umgebungen. Vollkeramische Ausführungen sind in der Regel teurer und empfindlicher gegenüber Stößen sowie Montageungenauigkeiten.

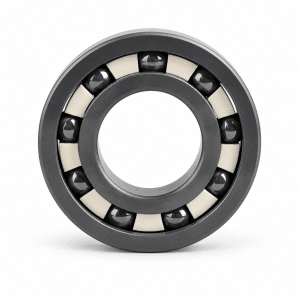

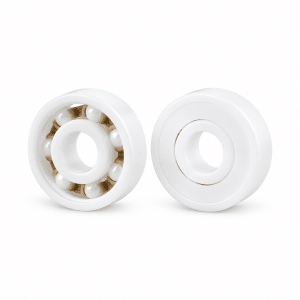

Bei Vollkeramiklagern wird ZrO2 häufig für korrosionskritische Anwendungen gewählt, während Si3N4 bevorzugt wird, wenn geringeres Gewicht, Eignung für höhere Drehzahlen und größere thermische Stabilität wichtig sind.
Ein Vollkeramiklager kann ein Stahllager in ausgewählten Anwendungen ersetzen, aber passende Abmessungen allein reichen nicht aus.
Stahllager sind im Allgemeinen wirtschaftlicher, zäher und toleranter gegenüber Stoßbelastungen und Montagefehlern.
Vollkeramiklager sind teurer und empfindlicher gegenüber Stößen, bieten aber klare Vorteile, wenn Korrosion, elektrische Ströme, magnetische Störeinflüsse oder aggressive Umgebungen bei Stahllagern Probleme verursachen.
Ein Austausch ist insbesondere dann sinnvoll zu prüfen, wenn diese Umgebungsfaktoren wichtiger sind als Stoßzähigkeit oder Anschaffungskosten. Als unabhängiger Beschaffungspartner für Wälzlager kann TFL geeignete Vollkeramiklager aus chinesischen Lieferquellen identifizieren und Muster für Anwendungstests vor größeren Bestellmengen bereitstellen.
