Aluminiumoxid-Beschichtung: Durchschlagspannung bis zu 3000 V und Widerstand bis zu 200 MΩ.
Zuverlässige Qualität: Konform mit ISO 9001 und REACH-Standards. Der Produktionsprozess ist vollständig rückverfolgbar.
Service-Reaktion: Alle Anfragen werden innerhalb von 24 Stunden beantwortet.
Austauschbar: Kompatibel mit SKF/FAG-Modellen für einen perfekten Ersatz.

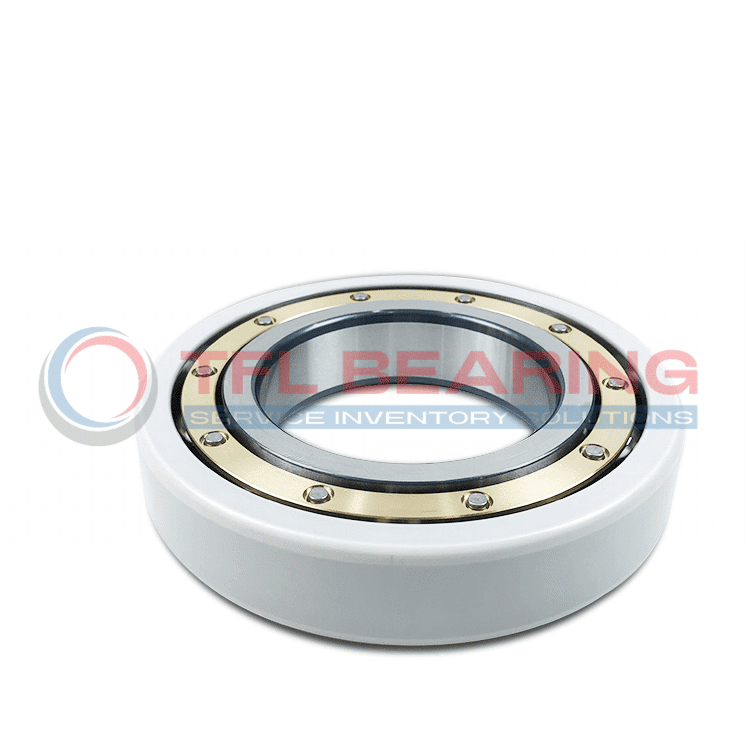

TFL 6226M/C3VL0241 ermöglicht den direkten Ersatz äquivalenter, hochbelastbarer isolierter Lager internationaler Marken wie SKF und FAG hinsichtlich der mechanischen Spezifikationen (130 x 230 x 40 mm), des gedrehten Messingkäfig-Designs, der C3-Lagerluft und der VL0241-Außenringisolierung. Bei Upgrades oder Überholungen müssen Kunden weder Motorschild noch Hauptwellen ändern. Alle gelieferten Produkte durchlaufen strenge Prüfungen der Durchschlagsfestigkeit und Maßgenauigkeit.
| SKF | FAG | NKE | NSK | NTN |
|---|---|---|---|---|
| 6226M/C3VL0241 | 6226-M-J20AA-C3 | 6226-M-C3-SQ77 | 6226HDY2C3 | 7MC3-6226C3 |
Die anspruchsvolle industrielle Anforderung „130 mm große Baugröße, massiver Messingkäfig und Isolierbeschichtung“ erfordert eine Premium-Lieferkette. Gestützt auf ein robustes High-End-Netzwerk für Antriebstechnik und ein nach ISO 9001 zertifiziertes Qualitätskontrollsystem integriert TFL nahtlos importierte Plasma-Keramikspritzprozesse mit Präzisionsstandards für Großlager. Wir liefern hochzuverlässige Anti-Erosions-Produkte auf dem Niveau führender globaler Marken, unterstützt durch ein professionelles Engineering-Team für technische Diagnoseunterstützung. Mit schneller Lagerdisposition und Services ohne Mindestbestellmenge (No MOQ) hilft TFL globalen Industriekunden, Vorlaufzeitrisiken bei großen Spezialteilen zu eliminieren und deutliche Kostenoptimierungen zu erzielen.
Großbohrung, mittlere Baureihe — Abmessungen 130 x 230 x 40 mm, ausgelegt für hohe radiale Lasten.
Plasmagespritzte Isolierung — Hochhaftende Aluminiumoxid-Außenbeschichtung mit Durchschlagspannung bis 3.000 V DC.
Gedrehter Messingkäfig (M) — Bietet überlegene Haltbarkeit und Dämpfung bei starken Vibrationen und mechanischen Stößen.
TFL 6226M/C3VL0241 wurde exklusiv für extreme Schwerindustrie-Szenarien mit massiven Lasten, starken mechanischen Vibrationen und komplexen hochfrequenten VFD-Interferenzen entwickelt. Typische Anwendungen sind schwere AC-Traktionsmotoren im Schienenverkehr, MW-Klasse elektrische Schiffsantriebe (Hauptwellen), Hauptantriebe für metallurgische Walzwerke sowie große Hochdruck-Kreiselpumpen im Bergbau und in Chemieanlagen. Mit der physischen Robustheit des Messingkäfigs und der elektrischen Isolationsbarriere der Aluminiumoxidbeschichtung ist es der zuverlässige Grundpfeiler für den langzyklischen, störungsfreien Betrieb schwerer Maschinen.
In AC-Traktionsmotoren schwerer Güterlokomotiven von CRRC oder Alstom muss die Ausrüstung starken mechanischen Stößen durch unebene Gleise und Anfahrvorgänge mit hohem Drehmoment standhalten. Gleichzeitig erzeugen Traktionsumrichter hochfrequente Gleichtaktspannungen. TFL 6226M/C3VL0241 nutzt einen gedrehten Messingkäfig, der diese zerstörerischen mechanischen Vibrationen zuverlässig verkraftet, während seine 3.000-V-durchschlagfeste Außenringbeschichtung den Wellenstromkreis vollständig unterbricht. Eine sehr empfehlenswerte Alternative zur Erhöhung der Sicherheitsreserve bei Traktionsmotor-Überholungen.
In Gondel-/Pod-Antrieben wie Wärtsilä oder ABB Azipod, die auf modernen Forschungsschiffen und großen LNG-Tankern eingesetzt werden, müssen die Hauptwellen-Stützlager dauerhaft enormes Propulsionsdrehmoment und Umrichter-Oberwellenstörungen bewältigen. TFL 6226M/C3VL0241 wird hierfür häufig als kritischer Stützpunkt in MW-Klasse Antriebsmotoren eingesetzt. Der Messingkäfig bietet hochfeste Rotationsführung unter komplexen Wellenströmungsfeldern, während die Außenringisolierung eine absolute elektrische Trennung des maritimen Energiesystems gewährleistet – für ausfallsichere Ozeannavigation.
In hochvolumigen VFD-Kreiselpumpenaggregaten von Sulzer und Flowserve, die bei der Grubenentwässerung in tiefen Minen oder in Chemieanlagen eingesetzt werden, lösen Fluidpulsationen und Rotorunwucht starke niederfrequente Vibrationen aus. TFL 6226M/C3VL0241 stützt den massiven Rotor effektiv mit seinem 130-mm-Schwerlast-Querschnitt, während die Messingkonstruktion das Risiko von Metallermüdung deutlich reduziert. Seine VL0241-Beschichtung unterbindet elektrische Schäden durch hochfrequente PWM-Antriebe an der Quelle und verlängert die Lebensdauer sowohl des Pumpenfetts als auch der gesamten Anlage erheblich.
*Die genannten Marken und Serien dienen ausschließlich der Veranschaulichung in der Branche. Die endgültige Lagerauswahl sollte durch die Überprüfung von Abmessungen, Lagerluftklasse, Isolationsart und Betriebsbedingungen bestätigt werden. Für Unterstützung bei der Auswahl oder eine technische Beratung wenden Sie sich bitte an das TFL-Engineering-Team.
Entdecken Sie weitere passende Produkte für Ihren Bedarf. Sehen Sie sich unsere meistverkauften Lagermodelle an, die als bewährte Alternativen zu großen Marken wie SKF und FAG dienen – mit gleicher Leistung und besserem Preis-Leistungs-Verhältnis.
