Elektrischer Schutz: Durchschlagspannung bis 3000 V. Blockiert Streuströme zur Vermeidung elektrischer Korrosion.
Ausreichender Lagerbestand: Eine stabile Lieferkette und ausreichende Lagerbestände ermöglichen es uns, die meisten Bestellungen zu erfüllen.
Flexible Bestellmengen: Geeignet für Musterbestellungen, Reparaturbedarf, Händlerbestellungen und größere Bestellmengen.
Zuverlässige Qualität: Konform mit ISO 9001 und REACH. Der Produktionsprozess ist vollständig rückverfolgbar.

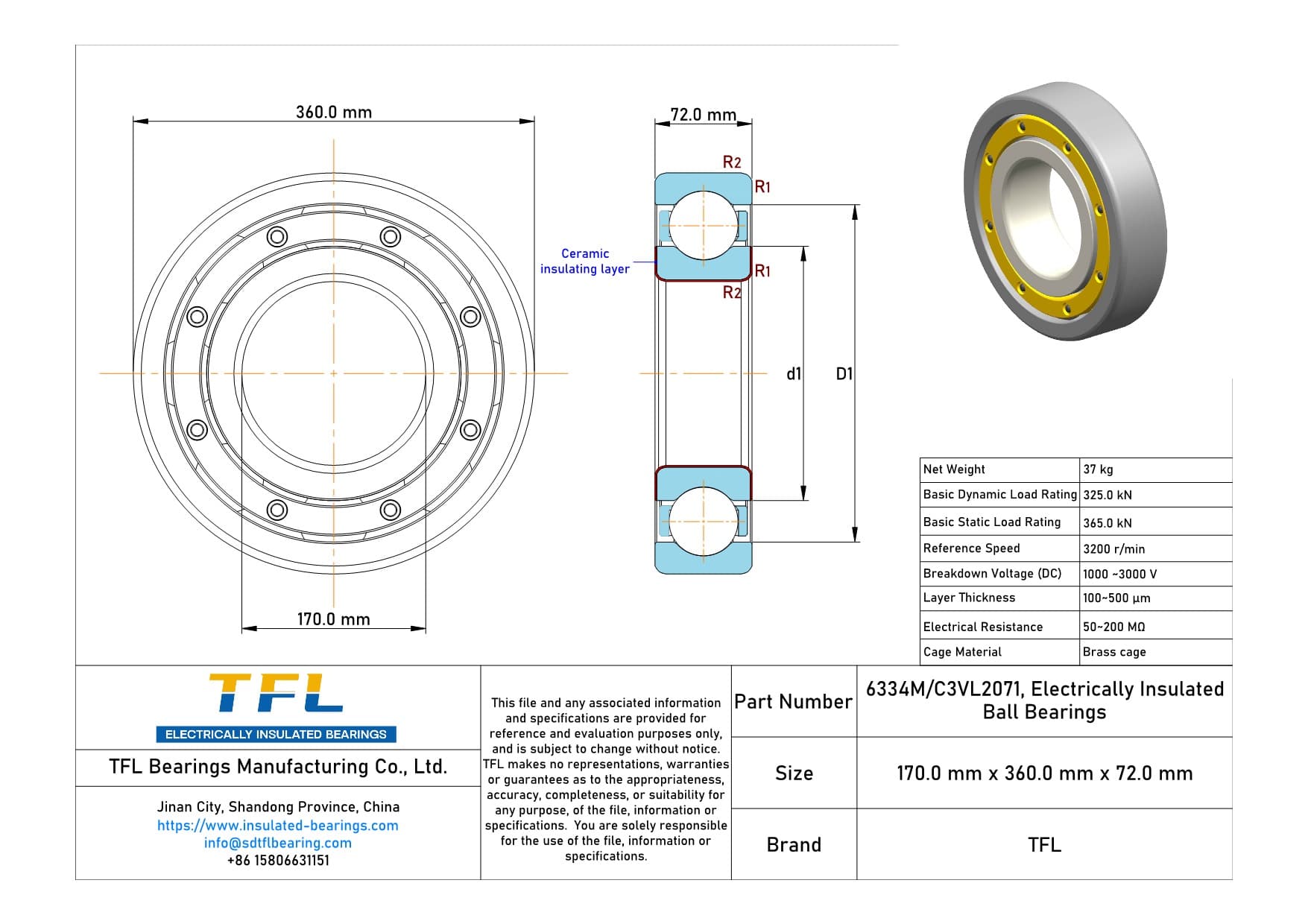

TFL 6334M/C3VL2071 kann anhand der Abmessungen 170 × 360 × 72 mm, der radialen Lagerluft C3 und der Innenringisolierung mit entsprechenden elektrisch isolierten Lagern von SKF und FAG verglichen werden. Im Unterschied zur VL0241-Außenringisolierung befindet sich die Isolierbeschichtung bei VL2071 auf dem Innenring. Ein Ersatz darf daher nicht allein anhand derselben Grundbezeichnung ausgewählt werden. Käufer müssen die vollständige Lagerbezeichnung, die Isolationsposition, die Lagerluft, die Käfigausführung, die Einbaupassungen und die Betriebsbedingungen prüfen. TFL unterstützt den Vergleich anhand von SKF/FAG-Vergleichslisten sowie die Prüfung als direkter Ersatz auf Grundlage der ursprünglichen Lagerbezeichnung, von Fotos und Maschinendaten.
| SKF | FAG |
|---|---|
| 6334M/C3VL2071 | 6334-M-J20C-C3 |
TFL unterstützt industrielle Einkäufer, Motoreninstandsetzer und Händler bei der Modellprüfung elektrisch isolierter Lager, der Beurteilung der Austauschbarkeit und der Prüfung vor dem Versand. Bei großen innenringisolierten Lagern wie 6334M/C3VL2071 prüfen wir insbesondere die Abmessungen 170 × 360 × 72 mm, die radiale Lagerluft C3, die VL2071-Isolationsposition, den Messingkäfig und die vollständige ursprüngliche Lagerbezeichnung. TFL ermöglicht Bestellungen ohne Mindestbestellmenge, kleine Instandhaltungsaufträge, Volumenbestellungen, OEM/ODM sowie Sammellieferungen. Dadurch können Kunden bei der Ersatzbeschaffung für SKF-, FAG- und andere Markenlager ihre Beschaffungskosten und Lagerbestände besser steuern. Der angegebene RoHS- und REACH-Status lautet „konform“; konkrete Dokumentationsanforderungen können bei der Anfrage oder Bestellung abgestimmt werden.
Innenringisolierung VL2071 – Isolierbeschichtung aus Aluminiumoxidkeramik am Innenring.
Messingkäfig – geeignet für große Industriemotoren, Generatoren und elektrische Schwerlastantriebe.
Elektrische Isolationswerte – 1.000–3.000 V DC Durchschlagspannung, 100–500 µm Schichtdicke und 50–200 MΩ elektrischer Widerstand.
Das elektrisch isolierte TFL-Rillenkugellager 6334M/C3VL2071 eignet sich insbesondere für große Umrichtermotoren, Industriegeneratoren, Windkraftgeneratoren und andere leistungsstarke elektrische Antriebssysteme, bei denen Wellenströme auftreten können. Die VL2071-Innenringisolierung trägt dazu bei, den Strompfad auf der Wellenseite zu unterbrechen und Elektroerosion sowie strombedingte Laufbahnschäden zu reduzieren. Die Abmessungen 170 × 360 × 72 mm, die radiale Lagerluft C3, der Messingkäfig und die dynamische Tragzahl von 325 kN unterstützen den Dauerbetrieb in großen Anlagen. Bei der endgültigen Auswahl müssen die erforderliche Isolationsposition, die Abmessungen, die Lagerluft, die Passungen, die Belastung, die Drehzahl und die Wärmeentwicklung mit dem Originallager abgeglichen werden.
Elektrisch isolierte TFL-Rillenkugellager wie 6334M/C3VL2071 können für große Umrichtermotoren geprüft werden, darunter Motoren der Baureihen Siemens 1LE0001 und ABB M3BP. Der Umrichterbetrieb kann hochfrequente Spannungen und Wellenströme erzeugen, wodurch das Lager Teil des Strompfads wird und das Risiko von Elektroerosion steigt. Mit einer VL2071-Innenringisolierung aus Aluminiumoxidkeramik kann 6334M/C3VL2071 als Alternative zu vergleichbaren elektrisch isolierten SKF- oder FAG-Lagern geprüft werden, wenn eine Isolierung auf der Wellenseite erforderlich ist.
TFL 6334M/C3VL2071 kann für Lagerstellen in großen Industriemotoren geprüft werden, insbesondere bei Anlagen im Dauerbetrieb, die Schutz vor Wellenströmen und eine Innenringisolierung erfordern. Große Industriemotoren mit Umrichterantrieb oder unter anderen elektrisch belastenden Betriebsbedingungen können Wellenspannungen und Umlaufströme erzeugen. Fließt Strom durch das Lager, kann dies zu Elektroerosion, Riffelbildung und einer Alterung des Schmierstoffs führen. Mit einer VL2071-Innenringisolierung aus Aluminiumoxidkeramik, radialer Lagerluft C3 und einem Messingkäfig kann 6334M/C3VL2071 als Alternative zu vergleichbaren elektrisch isolierten SKF- oder FAG-Lagern geprüft werden.
Elektrisch isolierte TFL-Lager wie 6334M/C3VL2071 können für Generatorlagerstellen in Windkraftanlagen geprüft werden, darunter Anlagen von Vestas, Goldwind und Siemens Gamesa. Windkraftgeneratoren arbeiten bei wechselnden Drehzahlen, Vibrationen, Feuchtigkeit und schwankenden Lasten. Der Schutz vor Wellenströmen ist deshalb ein wichtiges Kriterium bei der Auswahl von Generatorlagern. Die VL2071-Innenringisolierung von 6334M/C3VL2071 kann bei der Prüfung eines Ersatzlagers für Windkraftgeneratoren berücksichtigt werden. Zuvor muss jedoch bestätigt werden, dass die Originalanlage eine Innenringisolierung und nicht eine VL0241-Außenringisolierung erfordert.
*Die genannten Marken und Serien dienen ausschließlich der Veranschaulichung in der Branche. Die endgültige Lagerauswahl sollte durch die Überprüfung von Abmessungen, Lagerluftklasse, Isolationsart und Betriebsbedingungen bestätigt werden. Für Unterstützung bei der Auswahl oder eine technische Beratung wenden Sie sich bitte an das TFL-Engineering-Team.
