Das perfekte Äquivalent für ein 6316/C3VL0241 ist ein hochpräzises, elektrisch isoliertes 6316 C3 Rillenkugellager mit einer Aluminiumoxid (Al2O3)-Beschichtung am Außenring. Es entspricht exakt den 80x170x39mm Abmessungen und bietet den identischen 1000V DC Durchschlagsspannungsschutz gegen zerstörerische Streuströme im Motor.
Sind Sie es leid, massive Premiumpreise zu zahlen und unvorhersehbaren Lieferzeiten für Marken-Isolierlager gegenüberzustehen?
Sie sind in diesem Kampf definitiv nicht allein.
In diesem Leitfaden versprechen wir Ihnen, genau zu zeigen, wie Sie einen echten, hochleistungsfähigen Ersatz auswählen, der den exakt gleichen Schutz und die gleiche Lebensdauer für Ihre kritische Ausrüstung garantiert.
Das werden Sie darin entdecken:
- Die strengen Abmessungs- und C3-Spielregeln für die 6316-Serie.
- Wie die Dicke der Keramikbeschichtung die elektrische Durchschlagsspannung direkt beeinflusst.
- Exakte markenübergreifende Austauschcodes für große europäische und japanische Marken.
- Entscheidende Installationstechniken zur Vermeidung von Mikrorissen in der Isolierung.
Kernspezifikationen: Abmessungen und C3-Spiel des 6316/C3VL0241
Exakte Grenzabmessungen (80x170x39mm)
Beim Austausch eines beschädigten Motorlagers ist die Maßgenauigkeit absolut unerlässlich.
Die 6316-Serie stellt eine Hochleistungskategorie von Rillenkugellagern dar, die für maximale Tragfähigkeit ausgelegt sind.
Ihre Standard-Grenzabmessungen sind durch strenge ISO-Toleranzen universell geregelt.
Der Bohrungsdurchmesser (Innenring) misst exakt 80mm.
Der Außendurchmesser beträgt präzise 170mm.
Die Gesamtbreite (oder Dicke) liegt bei 39mm.
Jede geringfügige Abweichung in diesen Zahlen bedeutet, dass das Lager nicht richtig in Ihr Motorgehäuse passt.
Für eine garantierte Form, Passung und Funktion werden unsere 6316/C3VL0241 Äquivalentlager so bearbeitet, dass sie diese exakten geometrischen Spezifikationen bis auf den Mikrometer genau erfüllen.
Warum das C3-Radialspiel bei Hochtemperaturanwendungen wichtig ist
Fakt ist: Das Standard-Innenspiel ist für Industriemotoranwendungen fast nie ausreichend.
Die Bezeichnung „C3“ weist darauf hin, dass das Lager ein Radialspiel besitzt, das streng größer als normal (CN) ist.
Warum ist dieser spezifische Parameter so wichtig?
Frequenzumrichter (VFD)-Motoren erzeugen bei kontinuierlichem Hochgeschwindigkeitsbetrieb intensive interne Wärme.
Dieser schnelle Temperaturanstieg führt dazu, dass sich die Stahlringe und Wälzkörper des Lagers physikalisch ausdehnen.
Wenn Sie fälschlicherweise ein Lager mit Standardspiel installieren, eliminiert diese Wärmeausdehnung den internen Spalt, was zu einem katastrophalen Fressen führt.
Das C3-Spiel bietet den exakt mathematischen Raum, der für eine sichere Wärmeausdehnung erforderlich ist, und gewährleistet eine flüssige Rotation ohne übermäßige Reibung.
Gängige Anwendungen in Elektromotoren und Industriepumpen
Schutz von Frequenzumrichter (VFD)-Motoren vor Streuströmen
Frequenzumrichter sind unglaublich energieeffizient, aber sie bringen einen stillen Killer in Ihr Motorsystem.
Dieser Killer ist als hochfrequenter elektrischer Streustrom bekannt.
Während des Betriebs des VFD wird eine gefährliche parasitäre Spannung direkt entlang der Motorwelle induziert.
Ohne entsprechende Isolierung schlägt diese Spannung gewaltsam durch die Wälzkörper von Standardlagern, um den Boden zu erreichen.
Dieses konstante Überschlagen verursacht mikroskopisches Schmelzen, bekannt als elektrische Riffelbildung oder Mattierung, die die Laufbahn innerhalb weniger Monate zerstört.
Durch die Aufrüstung Ihrer kritischen Systeme mit hochwertigen elektrisch isolierten Motorlagern blockieren Sie diesen zerstörerischen Pfad vollständig.
Wellenlagerung für Hochleistungs-Industriepumpen
Industriepumpen erfordern massive Radiallastfähigkeiten, um kontinuierliche, großvolumige Flüssigkeitsförderung zu bewältigen.
Die 6300er-Serie ist strukturell mit größeren Kugeln und dickeren Ringen für genau diese Hochleistungsanwendungen konstruiert.
Aber Moment, warum sollte man eine elektrisch isolierte Version in einer Pumpe verwenden?
Viele moderne Industriepumpen sind direkt an massive VFD-gesteuerte Elektromotoren gekoppelt.
Wenn das Motorlager den Streustrom nicht blockiert, kann die Spannung über die mechanische Kupplung wandern und stattdessen die Pumpenlager zerstören.
Die Verwendung eines 6316/C3VL0241 Direktaustauschs garantiert eine absolute Systemisolation und verhindert katastrophale, unerwartete Ausfallzeiten.
Einen präzisen Direktaustausch finden
Die „Form, Passung und Funktion“-Checkliste
Einen echten Ersatz zu finden, bedeutet mehr, als nur die Zahlen auf einer Verpackung zu lesen.
Ein echter Direktaustausch muss sich nahtlos in Ihre bestehenden Maschinen integrieren lassen, ohne dass Änderungen an Welle oder Gehäuse erforderlich sind.
Hier ist die kritische Checkliste, die Ihr Beschaffungsteam vor der Bestellung überprüfen muss:
- Grenzabmessungen: Muss streng dem ISO-Standard 80x170x39mm entsprechen.
- Innenspiel: Muss C3-zertifiziert sein, um Hochtemperatur-VFD-Betriebe zu ermöglichen.
- Beschichtungsposition: Die Keramikbeschichtung muss sich am Außenring befinden (VL0241/J20AA Standard).
- Spannungsfestigkeit: Muss eine minimale Durchschlagsspannung von 1000V DC garantieren.
Expertenmeinung von Jessica Jia (Chief Technical Advisor bei TFL Bearing):
„Beim Austausch eines 6316-Lagers vor Ort immer zuerst die Motorgehäusetoleranz prüfen. Ein stark verschlissenes oder raues Gehäuse kann die empfindliche Al2O3-Beschichtung des neuen Lagers beim Einbau abkratzen. Wir empfehlen immer eine präzise Übergangspassung und sorgfältige Reinigung, um die Isolierschicht vor dem Einpressen zu schützen.“
Upgrade auf Premium-Chromstahl (GCr15)
Das Geheimnis zur Verlängerung der mechanischen Lebensdauer Ihres Motors liegt in den Rohmaterialien.
Man kann keine Hightech-Keramikbeschichtung auf minderwertigen Stahl auftragen und erwarten, dass sie raue Industrieumgebungen übersteht.
Erstklassige Äquivalente verwenden ultrareinen GCr15-Chromstahl sowohl für den Innen- als auch für den Außenring.
Dieser hochkohlenstoffhaltige Lagerstahl durchläuft eine fortschrittliche Vakuumentgasung, um mikroskopische nichtmetallische Einschlüsse zu eliminieren.
Warum ist das wichtig?
Weil weniger Verunreinigungen eine dramatisch höhere Beständigkeit gegen Wälzermüdung bedeuten.
In Kombination mit dem schützenden elektrisch isolierten Rillenkugellagerdesign sorgt dieser Premiumstahl dafür, dass Ihr Motor ruhiger, kühler und deutlich länger läuft.
Beschichtungsdicke vs. Durchschlagsspannung erklärt
Der 1000V DC Standard für Motorschutz
Nicht alle Keramikbeschichtungen sind auf dem Markt für Industrielager gleichwertig.
Der globale Maßstab für echte elektrische Isolierung ist eine garantierte Durchschlagsspannung von mindestens 1000V DC.
Dieser strenge Standard stellt sicher, dass selbst extreme Spannungsspitzen die Schutzbarriere des Lagers nicht durchdringen können.
Aber die Durchschlagsspannung allein ist nicht die einzige Metrik, die Sie überprüfen müssen.
Ein echter 6316/C3VL0241-Ersatz muss auch einen minimalen elektrischen Widerstand von 50 MΩ (Megaohm) bei 1000V DC liefern.
Dieser massive Widerstandswert wirkt als undurchdringliche Wand gegen zerstörerische Streuströme.
Ohne diesen zertifizierten Widerstand werden Ihre Hochleistungs-Frequenzumrichter die internen Wälzkörper schnell zerstören.
Wie Al2O3 (Aluminiumoxid)-Beschichtung Hochfrequenzströme stoppt
Das Geheimnis hinter diesem unglaublichen elektrischen Widerstand ist die fortschrittliche Plasmaspritztechnologie.
Während der Herstellung wird eine präzise kontrollierte Schicht aus Aluminiumoxid (Al2O3) dauerhaft mit dem Außenring des Lagers verbunden.
Diese Keramikschicht ist unglaublich dünn und misst typischerweise zwischen 50 und 100 Mikrometer (μm) in absoluter Dicke.
Obwohl dünner als ein menschliches Haar, blockiert dieser mikroskopische Schild effektiv hochfrequente Wechselströme.
Nach der extremen Hitze des Plasmaspritzverfahrens werden die Keramikporen sorgfältig mit einem speziellen Harz versiegelt.
Dieser kritische Harzversiegelungsschritt verhindert, dass Umgebungsfeuchtigkeit und industrielle Verunreinigungen in die empfindliche Beschichtung eindringen.
Selbst in Umgebungen mit hoher Luftfeuchtigkeit gewährleistet dieser zweischichtige Schutz, dass Ihre hochspannungsisolierten Kugellager ihre absolute elektrische Integrität bewahren.
Markenübergreifender Austauschleitfaden für 6316 Isolierlager
SKF VL0241 vs. FAG J20AA vs. NSK Äquivalente
Beschaffungsteams sehen sich oft mit massiven Lieferverzögerungen konfrontiert, wenn sie sich ausschließlich auf eine einzige europäische Marke verlassen.
Das Verständnis der exakten Suffixcodes ermöglicht es Ihnen, perfekte dimensionale und funktionale Äquivalente zu beschaffen, ohne jemals Kompromisse bei der Qualität einzugehen.
Die häufigste industrielle Anforderung ist, dass die Außenringbeschichtung den Strom vom Motorgehäuse blockiert.

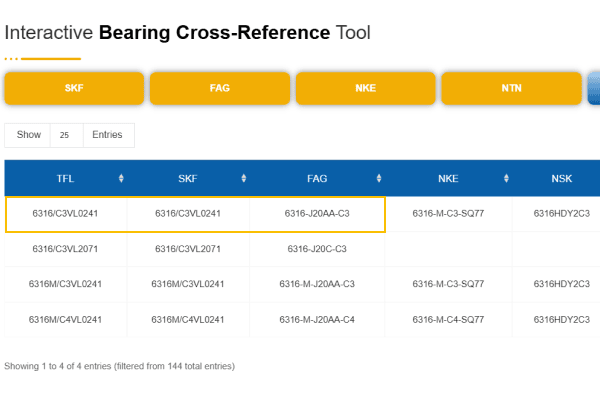

Hier ist Ihr definitiver Querverweis-Leitfaden für die elektrisch isolierte 6316 C3 Serie:
| Lagermarke | Suffix Außenringbeschichtung | Suffix Innenringbeschichtung | Anwendungsschwerpunkt |
|---|---|---|---|
| SKF | VL0241 | VL2071 | Standard-VFD-Motoren |
| FAG (Schaeffler) | J20AA | J20AB | Industrielle Fahrmotoren |
| NSK | PPS | PPSI | Hochgeschwindigkeitsgeneratoren |
| NTN | L4B | L4BA | Windturbinengeneratoren |
| TFL Bearing | C3VL0241 (Äquivalent) | C3VL2071 (Äquivalent) | Direkter Direktaustausch |
Wie oben deutlich gezeigt, ist ein SKF 6316/C3VL0241 funktional und dimensional identisch mit einem FAG 6316-J20AA-C3.
Beide spezifizieren ein 6316 Rillenkugellager mit C3-Innenspiel und einer Aluminiumoxidbeschichtung am Außenring.
Durch die Nutzung dieses exakten Austauschwissens können Sie Lieferkettenengpässe nahtlos umgehen und Ihre Wartungskosten drastisch senken.
Wenn Ihr Team Hilfe bei der Überprüfung einer spezifischen Motorspezifikation benötigt, können Sie sich gerne an unsere technische Abteilung wenden, um eine schnelle Querverweisanalyse zu erhalten.
Besondere Installationshinweise für 6300er-Serie Isolierlager
Handhabung des beschichteten Außenrings (Vermeidung von Absplitterungen)
Dies ist die absolut wichtigste Regel beim Umgang mit einem elektrisch isolierten Lager.
Behandeln Sie die dunkelgraue Aluminiumoxid (Al2O3)-Beschichtung am Außenring wie zerbrechliches Glas.
Während der interne GCr15-Stahl unglaublich robust ist, ist die mikroskopische Keramikschicht sehr anfällig für Stoßschäden.
Schlagen Sie niemals, unter keinen Umständen, mit einem harten Stahlhammer auf den Außenring.
Selbst ein mikroskopischer Chip oder ein Haarriss in der harzversiegelten Keramikschicht zerstört den 1000V DC Durchschlagsspannungsschutz vollständig.
Wenn die Beschichtung beschädigt ist, finden Streuströme sofort diese Schwachstelle und beginnen, Ihre Laufbahn elektroerosiv zu zerstören.
Bewahren Sie das Lager immer in seiner Original-Rostschutzverpackung auf, bis zum genauen Zeitpunkt der Installation.
Korrekte thermische Montagetechniken
Für ein Präzisionsbauteil wie die 6316-Serie birgt das Kaltpressen ein enormes Risiko sowohl für die Welle als auch für das Lager.
Die einzig zugelassene Methode zur Montage dieser Hochleistungsäquivalente ist die kontrollierte thermische Ausdehnung.
Sie müssen einen professionellen Induktionserhitzer verwenden, um den Innenring gleichmäßig auszudehnen.
Aber Achtung, es gibt eine strikte Temperaturgrenze, die Sie einhalten müssen.
Erhitzen Sie das Lager niemals über 110°C (230°F), da extreme Temperaturen das C3-Innenspiel dauerhaft verändern und die Werkschmierung beeinträchtigen können.
Sobald das Lager die optimale Temperatur erreicht hat, schieben Sie es zügig auf die Motorwelle, bis es fest an der Anlageschulter anliegt.
Halten Sie es fest, bis es abkühlt und die Welle physisch greift, um einen perfekten, verzerrungsfreien Sitz für Ihre Premium-Isolierlager zu gewährleisten.
Für spezifischere technische Details zur langfristigen Wartung sollten Sie unseren detaillierten Äquivalent-Leitfaden für die 6316-Serie als Lesezeichen speichern.
Häufig gestellte Fragen
Was ist das exakte Äquivalent zu einem SKF 6316/C3VL0241?
Das direkte funktionale und dimensionale Äquivalent ist ein 6316 Rillenkugellager mit C3-Innenspiel und einer speziellen Aluminiumoxid (Al2O3)-Beschichtung am Außenring. Marken wie FAG verwenden das Suffix J20AA, um genau diese 1000V DC elektrisch isolierte Spezifikation zu kennzeichnen.
Kann ich stattdessen ein Standard-6316 C3 Lager anstelle eines isolierten verwenden?
Absolut nicht, insbesondere wenn das Lager in einem Frequenzumrichter (VFD)-Motor installiert ist. Ein Standard-Stahllager kann hochfrequente Streuströme nicht blockieren. Ohne die Keramikbeschichtung würden die internen Wälzkörper unter elektrischer Riffelbildung leiden und innerhalb weniger Monate vorzeitig ausfallen.
Wie dick ist die schützende Keramikbeschichtung bei einem 6316 Äquivalentlager?
Die mittels Plasmaspritzen aufgetragene Aluminiumoxid-Keramikbeschichtung ist unglaublich präzise und hat typischerweise eine Dicke von 50 bis 100 Mikrometern (μm). Obwohl mikroskopisch klein, garantiert diese harzversiegelte Schicht einen minimalen elektrischen Widerstand von 50 MΩ und eine Durchschlagsspannung von 1000V DC.
